  一、系统核心目标

  粉尘收集效率≥99.9%，避免粉尘扩散造成车间污染、人员健康危害；

  满足防爆要求（锂电池粉尘多为可燃性粉尘，如NCM、LFP、石墨等），杜绝爆炸风险；

  实现粉尘高效回收（锂电池材料成本高，减少浪费）；

  排放浓度符合GB3095-2012《环境空气质量标准》及行业特殊要求（≤10mg/m³）。



  二、系统整体组成

  1.预乐竞入口单元

  旋风分离器：前置粗过滤，去除≥10μm的大颗粒粉尘，降低后续过滤单元负荷，减少滤芯堵塞；

  密封式进料/出料装置：粉碎设备进出口采用星型卸料器、密封阀，避免粉尘泄漏，同时维持系统负压稳定；

  防潮预乐竞入口：针对吸潮性材料（如三元材料），配置热风干燥模块（露点≤-40℃），防止粉尘结块堵塞管道。

  2.核心收集单元

  负压吸尘管网：

  材质：304不锈钢（防腐蚀、不易积尘），管道风速≥20m/s（避免粉尘沉降）；

  布局：采用“多点吸尘+主管道”设计，粉碎设备、料仓、输送接口等粉尘产生点均设置吸尘罩（罩口风速≥1.5m/s）；

  高效过滤器：

  类型：PTFE覆膜折叠式滤芯（过滤精度H13/H14，对0.3μm粉尘过滤效率≥99.97%），耐温≥120℃、耐酸碱；

  清灰方式：脉冲喷吹清灰（压缩空气压力0.4-0.6MPa），定时/压差联动控制（压差设定1.2-1.5kPa），避免滤芯堵塞；

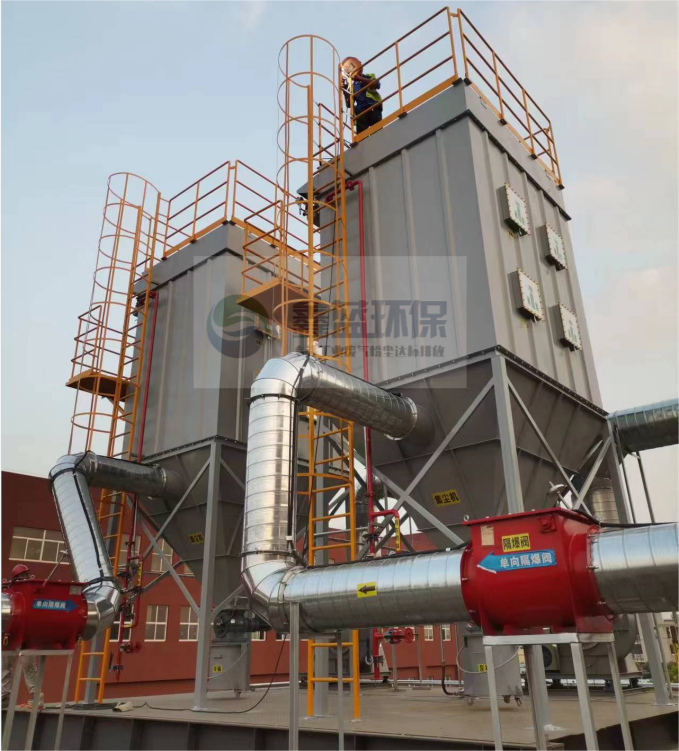

  集尘主机：

  类型：防爆型脉冲布袋除尘器（或滤筒除尘器），壳体材质304不锈钢，设计压力-15kPa~+10kPa；

  防爆配置：设备本体及管道设置泄爆片（爆破压力0.02MPa）、隔爆阀，粉尘仓配置惰性气体保护（氮气），防止粉尘达到爆炸浓度。

  3.粉尘回收单元

  密封式卸料装置：除尘器灰斗底部采用双级星型卸料器（防漏风），衔接螺旋输送机或密闭料仓；

  回收路径：回收粉尘经密闭管道输送至原料仓或二次粉碎设备，避免二次污染，实现物料循环利用。

  4.尾气净化与排放单元

  后置活性炭吸附装置：针对少量挥发性有机物（如电解液残留），进一步净化尾气，确保无异味排放；

  达标排放口：配置在线粉尘浓度监测仪（检测精度≤1mg/m³），排气筒高度≥15m，满足环保监测要求。

  5.安全控制单元

  防爆系统：

  粉尘浓度监测：在除尘器、管道关键节点安装可燃性粉尘浓度探测器（报警阈值≤50%MEC，最低爆炸浓度）；

  温度/火花监测：配置温度传感器（报警温度≤80℃）、火花探测器，触发报警后自动切断主机电源，启动氮气惰化；

  电气防爆：所有电机、仪表、控制元件均采用ExtD A21 IP65 T85℃防爆等级（粉尘防爆21区标准）；

  应急系统：设置紧急停机按钮、消防接口，管道预留泄爆通道（指向安全区域，远离人员密集区）。

  三、关键技术要点

  负压控制：系统采用防爆型离心风机（风压3000-5000Pa），维持整体负压，避免粉尘外逸；风机后置（位于过滤器下游），防止粉尘进入风机造成磨损或爆炸风险。

  防积尘设计：管道采用大曲率半径弯头，避免直角拐弯；设备内壁光滑无焊缝，定期清理积尘（配置检修门）。

  材料适配性：

  三元材料（NCM）：重点防吸潮、防氧化，增加氮气保护模块；

  石墨/硅碳材料：重点防爆（粉尘比表面积大，爆炸风险高），提高清灰频率；

  磷酸铁锂（LFP）：兼顾防吸潮与耐腐蚀性，滤芯选用耐酸碱材质。

  自动化控制：PLC控制系统联动风机、清灰装置、卸料器、监测仪表，实现：

  压差自动清灰、粉尘浓度超标报警停机；

  氮气浓度、温度实时监控，惰性气体自动补充；

  运行数据记录（存储≥1年），满足追溯要求。
