制药粉尘乐竞入口全流程解决方案

一、核心设计原则

1. 合规优先：严格契合GMP（药品生产质量管理规范）、《大气污染物综合排放标准》（GB16297）、防爆标准（GB3836）及交叉污染防控要求，覆盖药品生产全生命周期合规场景；

2. 分级适配：基于粉尘特性（粒径分布、易燃易爆等级、毒性分类）、产尘量及具体工艺场景（粉碎、混合、压片、包衣、干燥等），精准匹配差异化乐竞入口技术；

3. 全链密封：通过设备密闭、管路密封、区域隔离等手段，最大化减少粉尘无组织排放，杜绝产品污染与人员职业健康风险；

4. 安全冗余：针对淀粉、纤维素、部分API等易燃易爆粉尘，构建 “防爆+泄爆+抑爆” 三重安全防护体系，预留应急处置冗余空间。



二、分场景解决方案

（一）源头控制：从产尘端减少扩散（最经济高效环节）

工艺场景	源头控制技术	关键要求
粉碎 / 研磨	密闭式粉碎机+惰性气体保护（易爆粉尘）	设备腔体全密封设计，无可见泄漏点；惰性气体（优先氮气）置换，氧含量严格控制≤8%，配置在线氧含量监测仪；符合GB 3836.1-2010 防爆设计要求
混合 / 搅拌	密闭式混合机+加料/出料密闭对接	采用食品级柔性密封接头，加料口配备自动防尘盖（投料后即时闭合），出料口与下游设备（压片机、充填机）实现法兰式密闭连接，避免转运过程逸散
压片 / 胶囊填充	设备自带集成式粉尘回收装置	压片机/填充机内置环形集尘罩 +小型高效除尘器，集尘效率≥95%，粉尘直接回输至原料通道或密闭收集盒，避免逸散至车间环境
投料 / 转运	密闭投料站+真空上料系统	投料站配置HEPA H13级高效过滤单元（过滤效率≥99.97%），真空上料管采用防静电食品级材质（表面电阻≤10?Ω），投料口设负压吸附装置，杜绝粉尘飞扬
干燥（喷雾干燥）	闭式循环干燥系统	含尘气体闭环乐竞入口，尾气排放量减少80%以上；干燥介质（空气/氮气）经初效+中效 + HEPA H13三级过滤，避免外部污染物侵入

（二）过程捕集：阻断粉尘扩散路径

1. 局部排风系统（LEV）

适用场景：粉尘产生点集中且明确（如粉碎机出料口、压片机加料口、包衣机出料区）；

设计要点：

集尘罩采用 “贴近式” 设计（罩口与产尘点距离≤30cm），罩口风速按粉尘粒径优化：中粗粉尘≥1.5m/s，细粉尘（粒径≤10μm）≥2.0m/s，超细粉尘≥2.5m/s；

风管选用316L不锈钢材质，内壁抛光乐竞入口（粗糙度 Ra≤0.8μm），避免粉尘附着堆积；风管坡度≥3°，无水平死段，转角采用大弧度设计（曲率半径≥风管直径3倍），防止积尘堵塞；

防静电强化设计：风管全程可靠接地（接地电阻≤10Ω），每隔5m设置接地端子，定期检测接地连续性。

1. 整体通风 + 洁净室压差控制

适用场景：粉尘扩散范围广（如包衣车间、干燥车间、多设备联动产尘区）；

设计要点：

压差梯度精准控制：车间整体相对室外保持正压（≥10Pa），防止外部粉尘侵入；产尘区单独设置负压隔离（相对相邻洁净区域≤-5Pa），形成 “洁净区-过渡区-产尘区” 的压差屏障，避免粉尘扩散至核心洁净区；

通风参数优化：产尘车间换气次数≥15次/h，洁净区（D级及以上）≥20次/h，空气经 “初效（G4）+中效（F8）+HEPA H13”三级过滤后送入，回风经中效过滤后部分回用（回用比例≤60%）。

（三）末端净化：粉尘达标排放与回收利用

按 “粉尘特性适配 + API 回收优先” 原则选择末端技术，确保排放达标（颗粒物排放浓度≤10mg/m³，特殊地区≤5mg/m³）：

净化技术	适用粉尘类型	核心参数与设计要求

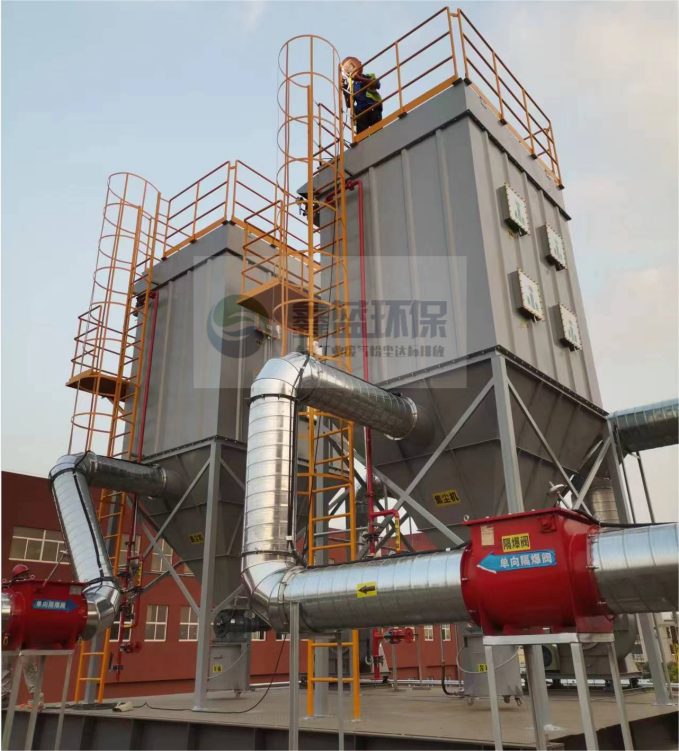

脉冲袋式除尘器（防爆型）	非粘性、中细粒径粉尘（淀粉、乳糖、API 粉末等）	- 滤材：PTFE 覆膜针刺毡（耐温≤260℃，除尘效率≥99.9%，容尘量≥300g/m²）；- 防爆配置：泄爆片（泄爆面积≥0.02m²/m³，爆破压力 0.05-0.1MPa）、风管隔爆阀、惰性气体抑爆系统（响应时间≤50ms）；- 回收设计：灰斗配星型卸料器（密闭性≥99.5%），粉尘通过密闭管路回输至原料仓，减少 API 损耗
高效滤筒除尘器	小风量、细粉尘（实验室小试、小型生产线、局部补集）	- 滤筒规格：HEPA H13 级玻纤覆膜，过滤风速≤0.6m/min，单筒乐竞入口风量 1000-1500m³/h；- 清灰系统：脉冲喷吹压力 0.4-0.6MPa，喷吹间隔 30-60s，避免滤筒糊堵；- 适配场景：产尘量≤50kg/h 的工况
湿式洗涤除尘器（旋流 / 文丘里）	粘性粉尘、有毒有害粉尘（部分 API、含重金属粉尘）	- 洗涤介质：采用与工艺兼容的溶剂（纯水、专用无残留清洗剂），pH 值控制在 6-8，避免与粉尘发生化学反应；- 乐竞入口效率：除尘效率≥99%，有毒粉尘吸收率≥95%；- 废液处置：洗涤废液经 “沉淀 + 精密过滤（5μm）+ 活性炭吸附” 乐竞入口后，达标排放或循环回用
静电除尘器	大风量、超细粉尘（喷雾干燥尾气、大型粉碎车间）	- 核心配置：防静电极板（表面电阻≤10?Ω），火花探测 + 喷淋抑爆系统（探测响应时间≤20ms）；- 性能指标：除尘效率≥99.5%，可乐竞入口粒径≤1μm 粉尘，适配风量 10000-50000m³/h；- 安全要求：设置气体冷却装置，烟气温度控制在 80℃以下
活性炭吸附 + HEPA H14 过滤	含微量有毒粉尘 / 异味（部分 API 尾气、溶剂挥发粉尘）	- 吸附材料：蜂窝状活性炭（碘值≥800mg/g，比表面积≥1000m²/g），填充量按气体停留时间≥0.5s 设计；- 过滤终端：HEPA H14 级高效过滤（过滤效率≥99.995%），确保尾气无可见粉尘；- 运维要求：配置 VOCs 在线监测仪（检测限≤0.1mg/m³），活性炭饱和后及时更换（更换周期≤3 个月）

（四）辅助安全系统

1. 防爆与泄爆体系

适用范围：经粉尘爆炸特性测试确认的 St1-St3 级粉尘（如淀粉、木纤维、部分 API 粉末）；

配置规范：除尘器、料仓、风管等密闭设备均需设置泄爆装置，室外安装时泄爆口朝向安全区域（无人员通道），室内设备采用无焰泄爆装置+隔爆阀，防止火焰沿风管传播；设备外壳采用防爆设计（Ex tD A21 IP65）。

2. 粉尘监测与智能联动

监测配置：车间关键产尘点、除尘器进出口均设置粉尘浓度传感器（检测限≤0.1mg/m³，符合 GB/T 18883-2002要求）；易爆粉尘区域增设氧含量传感器（量程 0-25% VOL）、温度 / 压力传感器；

联动逻辑：粉尘浓度≥0.5mg/m³ 时，自动启动局部排风+末端净化系统；氧含量≥10%（易爆粉尘区域）时，切断设备电源并启动氮气置换；除尘器压差≥1500Pa 时，触发清灰强化或滤材更换报警。

3. 防爆清洁与粉尘清扫

清洁方式：采用防爆型工业吸尘器（Ex II 2D T120℃），配备防静电吸嘴和软管，禁止使用压缩空气吹扫（避免粉尘二次飞扬形成爆炸混合物）；

清扫规范：每日下班前清洁设备表面、地面及操作台粉尘，每周清理风管内壁及除尘器灰斗积尘，每月进行全面深度清洁，清洁记录留存归档。

三、典型案例配置（适配不同产能场景）

车间类型	粉尘特性	产能适配	推荐方案组合
固体制剂粉碎车间	淀粉 + API 混合粉尘（易爆）	500-1000kg/h	密闭粉碎机+真空上料系统 +局部排风（LEV）+防爆型脉冲袋式除尘器+HEPA H13终端过滤
胶囊填充车间	细粒径 API 粉尘（有毒）	300-800kg/h	密闭填充机+内置集尘装置+高效滤筒除尘器+ 活性炭吸附系统+负压隔离区
喷雾干燥车间	大风量超细粉尘（非易爆）	1000-3000kg/h	闭式循环干燥系统+静电除尘器+HEPA H14过滤+冷凝回收装置
实验室小试车间	小风量多品种粉尘	≤50kg/h	移动防爆型除尘器+小型密闭投料站+局部排风罩
包衣车间	粘性粉尘 + 溶剂挥发粉尘	200-500kg/h	整体负压通风+旋流式湿式洗涤除尘器+活性炭吸附+ 废液乐竞入口系统
